止回阀国产厂家：止回阀的作用

  止回阀作为管道系统的 “单向卫士”，其性能直接影响工业生产的安全性和效率。未来，随着材料科学和智能化技术的发展，止回阀将向高可靠性、低能耗、智能化方向演进。下面为大家介绍止回阀的作用，希望对大家有一定 的帮助。

  核心功能解析

  止回阀(Check Valve)，又称逆止阀或单向阀，是工业管道系统中不可或缺的安全装置。其核心功能在于自动阻止介质逆流，确保流体仅能沿单一方向流动。这一特性在以下场景中尤为关键：

  防止设备损坏：水泵停机时，止回阀可避免高压水反向冲击叶轮，保护电机和轴承免受水锤效应破坏。例如，某热电厂的循环水泵出口安装 H76H 对夹双瓣止回阀后，水锤压力从 3.2MPa 降至 0.8MPa，设备故障率下降 60%。

  维持系统稳定性：在石油炼化装置中，止回阀可防止反应釜内高温高压介质倒灌至进料管道，避免压力失衡引发的连锁事故。

  保障安全运行：燃气管道中的止回阀能阻止回火现象，防止爆炸风险。某 LNG 接收站采用三偏心硬密封止回阀，在 - 162℃低温下仍能实现零泄漏，保障了极端环境下的安全。

  工作原理与类型差异

  止回阀的工作依赖于流体自身的动能或压力差，无需外部动力驱动。其核心结构包括阀瓣、阀座和驱动机构，不同类型的止回阀在设计上存在显著差异：

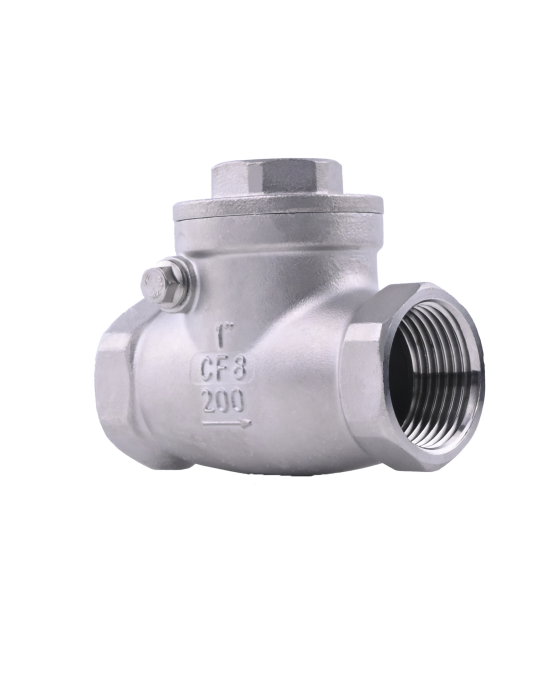

  旋启式止回阀

  结构特点：阀瓣通过铰链轴与阀体连接，类似 “门” 的开合方式。

  优势：流动阻力小，适用于大口径管道(DN≥200mm)，如市政给排水系统。

  局限：低压工况下密封性能较弱，阀瓣关闭时可能产生水锤冲击。

  创新设计：缓闭式旋启止回阀通过液压阻尼装置，将关闭时间从 0.3 秒延长至 3 秒，有效降低水锤压力。

  升降式止回阀

  结构特点：阀瓣沿阀体垂直轴线滑动，类似活塞运动。

  优势：密封性能优异，适用于高压小口径管道(DN≤50mm)，如化工反应釜的进料管。

  局限：流体阻力较大，且只能水平安装。

  特殊形式：立式升降止回阀可垂直安装，用于介质自下而上流动的场景，如高层建筑的供水立管。

  蝶式止回阀

  结构特点：阀瓣为圆盘状，绕中心轴旋转，与蝶阀结构相似。

  优势：体积小、重量轻，安装空间节省 50% 以上，适用于船舶机舱等狭窄环境。

  局限：密封性依赖法兰压缩力，长期使用后密封圈可能老化。

  技术升级：双瓣蝶式止回阀通过两个对称阀瓣协同动作，将关闭冲击力降低 40%，适用于频繁启停的泵出口管道。

  典型应用场景

  止回阀的选型需结合介质特性、压力等级和安装条件，以下为不同行业的应用实例：

  水处理行业

  场景：离心泵出口防止水锤。

  选型：微阻缓闭式止回阀(如 H44X 型)，通过弹簧缓冲装置将关闭时间延长至 2-5 秒，避免管道振动。

  案例：青岛某污水处理厂采用 DN1200 微阻缓闭式止回阀，年维护成本降低 30 万元。

  石油化工行业

  场景：高温高压介质(如裂解气、催化剂浆液)的单向流动控制。

  选型：金属硬密封旋启式止回阀(如 H44Y 型)，阀体采用铬钼钢，可承受 540℃高温和 42MPa 压力。

  案例：某炼油厂催化裂化装置使用 H44Y-420C 型止回阀，连续运行 5 年无泄漏。

  建筑暖通行业

  场景：空调冷冻水系统防止水流倒灌。

  选型：对夹双瓣蝶式止回阀(如 H76W 型)，重量仅为传统法兰止回阀的 1/4，安装效率提升 60%。

  案例：上海中心大厦采用 DN800 双瓣蝶式止回阀，每年节能约 120 万度电。

  选型与维护要点

  选型原则

  介质类型：腐蚀性介质(如硫酸)需选用不锈钢或衬氟材质;含颗粒介质(如污水)应避免使用升降式止回阀，以防卡涩。

  压力等级：高压系统(PN≥16)优先选择旋启式或金属硬密封蝶式止回阀;中低压系统(PN≤10)可采用软密封蝶式止回阀。

  安装空间：狭窄区域(如管廊)推荐对夹式或凸耳式止回阀;频繁检修的管道可选择法兰式止回阀。

  维护建议

  定期检查：每季度对密封面进行清洁，防止杂质堆积导致泄漏。某制药厂因未及时清理阀座积垢，导致止回阀失效，造成 200 万元经济损失。

  密封件更换：软密封止回阀的橡胶密封圈建议每 2 年更换一次;硬密封止回阀的金属密封面若出现磨损，需进行堆焊修复。

  故障排查：介质倒流可能由密封面损坏或弹簧失效引起，需针对性检修;阀瓣打碎多因材质脆性过高，应选用韧性材料(如 316L 不锈钢)。

  行业标准与技术发展

  国际标准

  API 594：规定了对夹式和凸耳式止回阀的设计、制造和测试要求，适用于石油、天然气行业。

  ASME B16.34：定义了法兰连接止回阀的压力 - 温度等级，例如 Class 600 的止回阀在 425℃时最大允许压力为 10.5MPa。

  国内标准

  GB/T 12235：规定了通用阀门的结构长度和连接尺寸，确保不同品牌产品的互换性。

  JB/T 8937：针对对夹式止回阀，明确了密封试验和强度试验方法。

  技术前沿

  智能止回阀：集成传感器和物联网模块，可实时监测阀门状态(如开度、泄漏量)，并通过数据分析预测故障。某水务公司引入智能止回阀后，管网故障率下降 45%。

  新型材料应用：陶瓷基复合材料(如氮化硅)制成的阀瓣，耐磨性提升 10 倍，适用于含颗粒介质的严苛环境。
